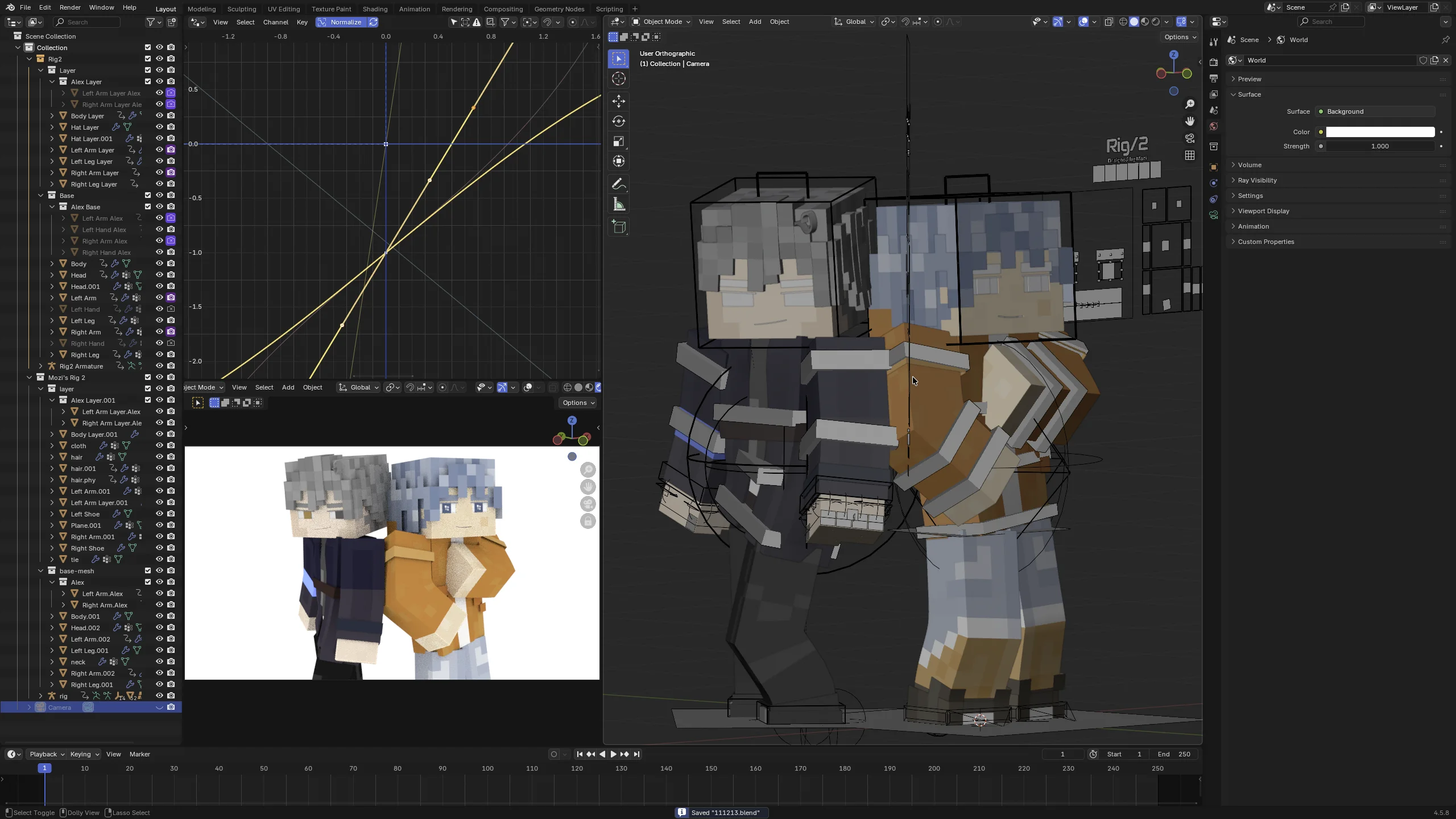

Rig2 Remake Blend 资产解析：骨架、驱动与材质系统拆解

1. 解析范围与方法

资产文件：assets/rig2-remake.blend
解析工具：/Applications/Blender.app/Contents/MacOS/Blender
解析方式：Blender 后台 Python 脚本读取 bpy.data，提取
- Armature（骨架结构、Pose 约束、自定义属性）
- Drivers（对象级 + Armature 数据级）
- Material（节点树 + Node Group）

当前文档基于 2026-05-03 的本地解析结果（Blender 4.5.9 LTS）。

2. 总览（关键统计）

对象总数：181
Armature：1（Rig2 Armature）
骨骼数量：729
Pose 约束总数：852
驱动器总数：440
- Object 驱动：408
- Armature Data 驱动：32（全部用于 Bone Collection 可见性）
材质数量：1（rig2_material）
- 外层节点数：23
- 外层连线数：28

驱动用途拆分：

logic 属性计算：109
约束通道（如 influence / min_y / to_min_y）：287
骨骼集合可见性：32
其他 Pose 通道：12

3. 骨架结构（Armature）

3.1 顶层骨骼模块（root 子树）

按子树规模看，核心 root：

scale：363（身体/四肢主链 + 变体映射）
Face panel Parent：89（面部控制面板）
Eye：70（眼球/眼睑/眼部表情）
Eye.shape：49（眼部形状驱动链）
Mouth：39（嘴型与口部 BS）
crontrol：28（拼写即资产原名，控制父级中枢）
Jaw：28（下颌与牙齿联动）
Mouth.shape：22（嘴型 shape 系统）

此外存在多个独立 root（如 logic、MI_* target、若干 tweak / panel 辅助骨）。这说明该 Rig 不是单树状，而是“多子系统并列 + 约束/驱动耦合”的架构。

3.2 骨骼命名分布（前缀计数）

高频前缀：

Eye: 147
Mouth: 96
arm: 68
leg: 66
Eyebrow: 42
手指系（index/middle/ring/pinky/thumb）合计：90
MI_arm: 14
MI_leg: 14

结论：该资产明显偏“面部控制 + Minecraft 风格肢体映射”的复合 Rig，而不是仅身体动画骨架。

3.3 Bone Collection 分层

顶层 Collection：

Rig 2 Base
Rig 2 Crontrol
Shapes
Dummy Bones
Unlisted

其中：

Rig 2 Base 下分 Body / Left Arm / Right Arm / Left Leg / Right Leg
Rig 2 Crontrol 下分中心骨、左右四肢控制、头部草图控制、浮动面板、眼追踪等
Unlisted 中包含 Logic 与 position

这与驱动系统配合后形成“按模式显隐控制器”的 UI 体验（见第 4.4 节）。

4. 驱动器系统（重点：`logic` 骨骼自定义属性）

4.1 `logic` 骨骼定位

logic 本身是 root 骨，几乎不参与层级变换。
它承担“状态总线 / 中间变量层”角色：
- 直接可调参数（用户控制）
- 计算后的派生参数（供约束/显隐消费）
logic 自定义属性共 125 个。

4.2 `logic` 属性网络特征

109 条驱动用于写入 pose.bones["logic"]["..."]。
287 条驱动读取 logic 属性并驱动约束或集合可见性。
即：logic 作为“计算中间层”把输入和执行层解耦。

高扇出属性（被下游大量消费）：

face_cap：26
mi_mapping_mode：20
feet_style：12
limbs_state3：10
r-mouth_shape：9
face_slimming：8
is_arm_ik_L / is_arm_ik_R / eye_tweak.L / eye_tweak.R：各 7

4.3 关键驱动逻辑（公式示例）

四肢 IK/FK 与模式切换

is_arm_ik_L = arm_L_fk_ik * (-limbs_state3+1)
is_arm_fk_L = (-arm_L_fk_ik+1) * (-limbs_state3+1)
is_leg_ik_L = leg_L_fk_ik * (-limbs_state3+1)
is_leg_fk_L = (-leg_L_fk_ik+1) * (-limbs_state3+1)

说明：使用显式派生布尔值，避免把复杂表达式分散写到每个约束。

脚部风格与踝部逻辑

feet_style 注释语义：-1 off | 0 ankle | 1 fancy
ankle-ik.L = (feet_style == 0) * ik
fancy_feet.L = (feet_style == 1) or (feet_style == -1)
disable_fancy.L = (-fancy_feet_L+1) or (feet_style == -1)

说明：同一套腿链支持 normal/fancy/off 等模式，通过中间状态统一分发。

伸缩与弯折修正

leg_stretch.L = ik_stretch_leg * is_leg_ik_L * (feet_style != 1)
ik-stretch.arm.L = ik_stretch_arm * is_arm_ik_L
arm.bend.fix.L = tan(var/2)*value
leg.bend.fix.L = tan(var/2)*value

说明：把弯折补偿与 IK 伸缩开关独立成逻辑属性，便于调优。

面部与口型

r-mouth_shape = -mouth_shape+1
jaw_x_cjm = jaw * cjm
mouth.side.half.up = var * shape
lash_1..lash_6 = min(abs(lash_style - n), 1)

说明：大量使用互补值（r-*）与离散索引（睫毛样式），减少下游条件判断。

4.4 集合显隐驱动（控制器 UI 层）

Armature Data 上 32 条驱动均用于 collections_all[...].is_visible，典型映射：

Left Arm IK <- is_arm_ik_L
Left Arm FK <- is_arm_fk_L
Left/Right Fingers Alex <- hands_alex
Left/Right Fingers Steve <- hands_steve
MI_Mapping <- show_mi
BlendShapes <- face_cap

说明：模式切换时，控制骨集合自动显隐，用户界面随状态变化，降低误操作。

5. 约束系统（值得关注）

5.1 约束类型分布

高频约束：

TRANSFORM: 283
COPY_TRANSFORMS: 190
COPY_ROTATION: 102
LIMIT_LOCATION: 71
STRETCH_TO: 65
DAMPED_TRACK: 45

说明：Rig 设计偏“转换映射 + 拷贝融合”，而非大量纯 IK 求解。

5.2 四肢约束范式

以 arm.upper.L 为例：

FK (COPY_ROTATION)
IK (COPY_ROTATION)
FK Copy Location
MI_Mapping (COPY_TRANSFORMS)

以 leg.lower.L 为例：

FK
IK-normal
IK-Fancy
MI_Mapping

设计上是多来源姿态并存，再由 logic 驱动 influence 混合。

5.3 空间切换与本地/世界切换

arm.ik.parent.L/R 上同时挂两个 CHILD_OF：

world -> center
local -> arm.root.L/R

logic 属性 arm-world-ik 与 r-arm-world-ik 分别控制两者 influence，实现无缝空间切换。

5.4 面部约束密度高

约束最密集骨骼集中在：

eye.BS.L/R
Mouth.upper/lower.*.BS*
pupil.panel.L/R
eyebrow.BS.L/R

说明面部表现主要由“控制面板骨 + BlendShape 约束权重驱动”实现。

6. AIO 材质节点树

6.1 外层材质图（`rig2_material`）

外层节点树职责：

接入贴图（steve texture、眼部贴图、SSS 贴图）
接入 UV 与程序化遮罩（Eye LR / Pupil.inside）
将颜色层（Color 1~6）与 Mask 输入 AIO 组
最终连接到 Material Output Surface

6.2 Node Group 依赖结构（递归）

主要组结构：

rig2_material（32 节点 / 58 连线）
- 子组：Skin, Eye, Teeth, Gay Ball
Eye（12 / 29）
- 子组：Eye Procedural textures
Eye Procedural textures（18 / 33）
- 子组：Pupil Factory, Pupil Mixer
Pupil Factory（8 / 15）
- 子组：Pupil UV, Pupil.inside
Pupil.inside（15 / 21）
- 数学主导（9 个 Math 节点）

6.3 AIO 组输入语义

rig2_material 组输入包含：

角色基础外观：Skin, Eye, Brow, Eye White, Alpha
发光与 SSS：Emission Color/Strength, Subsurface Scattering*
程序化配色：Color 1~6, Size 1~5, Mask
细节开关：Teeth Gaps, Use Texrure, Scale

说明：AIO 组把“材质逻辑集中化”，上层只负责喂参数与贴图，便于跨角色复用。

7. 为什么这样设计（推断）

7.1 `logic` 作为中间总线

如果每个约束直接读用户控件，会出现：

表达式重复
互补值（如 x/1-x）重复计算
模式切换难以统一

当前方案先把输入归一到 logic，再由下游消费，明显更可维护。

7.2 骨骼集合显隐自动化

大量 collection visibility 驱动的目标是“让操作者只看到当前模式所需控件”，这是可用性设计，不是单纯技术实现。

7.3 面部与身体解耦

面部（高密度约束/BS）与身体（IK/FK/Stretch）通过 logic 汇合，但骨架拓扑相对独立，有助于单独迭代面部功能。

7.4 MI 映射兼容层

mi_mapping_mode、show_mi、MI_* 骨与 COPY_TRANSFORMS 约束组合，体现出该 Rig 需要在 Rig2 与 MI 工作流之间切换兼容。

8. 维护建议（给后续开发）

新增模式开关时，优先新增 logic 派生属性，而不是把表达式分散到每条约束。
r-* 互补属性建议保持命名一致，避免后续驱动命名漂移。
Collection 可见性驱动应继续集中在 Armature Data，避免混入对象级驱动。
面部模块改动前，先检查 face_cap 与 r-mouth_shape 的扇出链路，避免级联回归。
材质层面优先改 Node Group 内逻辑，尽量保持外层接口稳定。

9. 附录：常用定位点

主 Armature 对象：Rig2 Armature
逻辑骨：logic
主材质：rig2_material
关键模式属性：
- arm-L-fk-ik, arm-R-fk-ik, leg-L-fk-ik, leg-R-fk-ik
- feet_style, mi_mapping_mode, show_mi, face_cap
- panel_to_face, mouth_shape, jaw, lash_style

10. 附录：logic 自定义属性完整清单（125 项）

格式：属性名 = 当前值 [min, max]

Complete_jaw_movement = 1.0  [0.0, 1.0]
Tongue = 1.0  [0.0, 1.0]
Tooth_occlusion = 0.4999999403953552  [0.0, 1.0]
alex = 0.0  [0.0, 1.0]
ankle-fk.L = 0.0  [0.0, 1.0]
ankle-fk.R = 0.0  [0.0, 1.0]
ankle-ik.L = 1.0  [0.0, 1.0]
ankle-ik.R = 1.0  [0.0, 1.0]
ankle.L = 1.0  [0.0, 1.0]
ankle.R = 1.0  [0.0, 1.0]
arm-L-fk-ik = 0.0  [0.0, 1.0]
arm-L-wrist-ik = 0.0  [0.0, 1.0]
arm-R-fk-ik = 0.0  [0.0, 1.0]
arm-R-wrist-ik = 0.0  [0.0, 1.0]
arm-world-ik = 0.0  [0.0, 1.0]
arm.bend.fix.L = 0.0  [0.0, 2.0]
arm.bend.fix.R = 0.0  [0.0, 2.0]
bend_crease_edge = 1.0  [0.0, 1.0]
bend_value = 1.0  [0.0, 2.0]
boolen_render_body = 1.0  [0.0, 1.0]
boolen_render_face = 1.0  [0.0, 1.0]
boolen_view_body = 1.0  [0.0, 1.0]
boolen_view_face = 1.0  [0.0, 1.0]
brow_auto_rotation = 1.0  [0.0, 1.0]
disable_fancy.L = 1.0  [0.0, 1.0]
disable_fancy.R = 1.0  [0.0, 1.0]
enable_left_eye = 1.0  [0.0, 1.0]
enable_mouth = 1.0  [0.0, 1.0]
enable_neck = 0.0  [0.0, 1.0]
enable_right_eye = 1.0  [0.0, 1.0]
eye_tracker = 0.0  [0.0, 1.0]
eye_tracker_head = 0.0  [0.0, 1.0]
eye_tweak.L = -0.09950000047683716  [-1.0, 1.0]
eye_tweak.R = -0.09950000047683716  [-1.0, 1.0]
eyebrow = 1.0  [0.0, 1.0]
eyebrow_width = 0.6000000238418579  [0.0, 1.0]
face_cap = 0.0  [0.0, 1.0]
face_cap_hr = 1.0  [0.0, 1.0]
face_slimming = 0.0  [0.0, 0.20000000298023224]
fancy_LR.L = -1.4210853021136109e-14  [-1.0, 1.0]
fancy_LR.R = 1.4210853021136109e-14  [-1.0, 1.0]
fancy_UD.L = 0.0  [-1.0, 1.0]
fancy_UD.R = 0.0  [-1.0, 1.0]
fancy_feet.L = 0.0  [0.0, 1.0]
fancy_feet.R = 0.0  [0.0, 1.0]
fancy_fk.L = 0.0  [0.0, 1.0]
fancy_fk.R = 0.0  [0.0, 1.0]
fancy_leg_stretch.L = 0.0  [0.0, 1.0]
fancy_leg_stretch.R = 0.0  [0.0, 1.0]
feet_style = 0  [-1, 1]
finger_limit.L = 0.0  [-1.0, 1.0]
finger_limit.R = 0.0  [-1.0, 1.0]
fk_wrist.L = 1.0  [0.0, 1.0]
fk_wrist.R = 1.0  [0.0, 1.0]
footroll.L = 1.0  [0.0, 1.0]
footroll.R = 1.0  [0.0, 1.0]
hands = 0.0  [0.0, 1.0]
hands_alex = 0.0  [0.0, 1.0]
hands_steve = 0.0  [0.0, 1.0]
head_inherit_rotation = 1.0  [0.0, 1.0]
ik-stretch.arm = 0.0  [0.0, 1.0]
ik-stretch.arm.L = 0.0  [0.0, 1.0]
ik-stretch.arm.R = 0.0  [0.0, 1.0]
is_arm_fk_L = 1.0  [0.0, 1.0]
is_arm_fk_R = 1.0  [0.0, 1.0]
is_arm_ik_L = 0.0  [0.0, 1.0]
is_arm_ik_R = 0.0  [0.0, 1.0]
is_leg_fk_L = 0.0  [0.0, 1.0]
is_leg_fk_R = 0.0  [0.0, 1.0]
is_leg_ik_L = 1.0  [0.0, 1.0]
is_leg_ik_R = 1.0  [0.0, 1.0]
is_rig2 = 1  [1, 1]
jaw = 0.4000000059604645  [0.0, 1.0]
jaw_mid_track = 0.0  [0.0, 1.0]
jaw_side_track = 1.0  [0.0, 1.0]
jaw_x_cjm = 0.4000000059604645  [0.0, 1.0]
lash_1 = 0  [0, 1]
lash_2 = 1  [0, 1]
lash_3 = 1  [0, 1]
lash_4 = 1  [0, 1]
lash_5 = 1  [0, 1]
lash_6 = 1  [0, 1]
lash_style = 1  [0, 6]
layout_mode = 0.0  [0.0, 1.0]
leg-L-fk-ik = 1.0  [0.0, 1.0]
leg-R-fk-ik = 1.0  [0.0, 1.0]
leg-fancy-ik.L = 0.0  [0.0, 1.0]
leg-fancy-ik.R = 0.0  [0.0, 1.0]
leg-ik.L = 1.0  [0.0, 1.0]
leg-ik.R = 1.0  [0.0, 1.0]
leg.bend.fix.L = 0.0  [0.0, 2.0]
leg.bend.fix.R = 0.0  [0.0, 2.0]
leg_stretch.L = 0.0  [0.0, 1.0]
leg_stretch.R = 0.0  [0.0, 1.0]
limbs_state3 = 0.0  [0.0, 1.0]
mi_ik_arm.L = 0.0  [0.0, 1.0]
mi_ik_arm.R = 0.0  [0.0, 1.0]
mi_ik_leg.L = 0.0  [0.0, 1.0]
mi_ik_leg.R = 0.0  [0.0, 1.0]
mi_mapping_mode = 0.0  [0.0, 1.0]
mouth.side.half.up = 0.0  [0.0, 1.0]
mouth_shape = 0.0  [0.0, 1.0]
panel_to_face = 0.0  [0.0, 1.0]
pupil_AT.L = 0.0  [-1.0, 1.0]
pupil_AT.R = 0.0  [-1.0, 1.0]
r-alex = 1.0  [0.0, 1.0]
r-ankle-fk.L = 1.0  [0.0, 1.0]
r-ankle-fk.R = 1.0  [0.0, 1.0]
r-ankle-ik.L = 0.0  [0.0, 1.0]
r-ankle-ik.R = 0.0  [0.0, 1.0]
r-ankle.L = 0.0  [0.0, 1.0]
r-ankle.R = 0.0  [0.0, 1.0]
r-arm-world-ik = 1.0  [0.0, 1.0]
r-eye_tweak.L = -0.09650000184774399  [-1.0, 1.0]
r-eye_tweak.R = -0.09650000184774399  [-1.0, 1.0]
r-hands = 1.0  [0.0, 1.0]
r-mouth_shape = 1.0  [0.0, 1.0]
r-panel_to_face = 1.0  [0.0, 1.0]
r-pupil_AT.L = 0.0  [-1.0, 1.0]
r-pupil_AT.R = 0.0  [-1.0, 1.0]
r2mi = 0.0  [0.0, 1.0]
real_minecraft_size = 1.0  [0.0, 1.0]
show_mi = 0.0  [0.0, 1.0]
thumb_limit.L = 0.0  [-1.0, 1.0]
thumb_limit.R = 0.0  [-1.0, 1.0]
